联系我们
咨询电话
0510-66902228

联系:郭经理

手机: 13665182322,18552098666

邮箱: 1083051563@qq.com

网址:www.wxbaoming.com

地址: 江苏省无锡市锡山区东方钢材城二期C5库

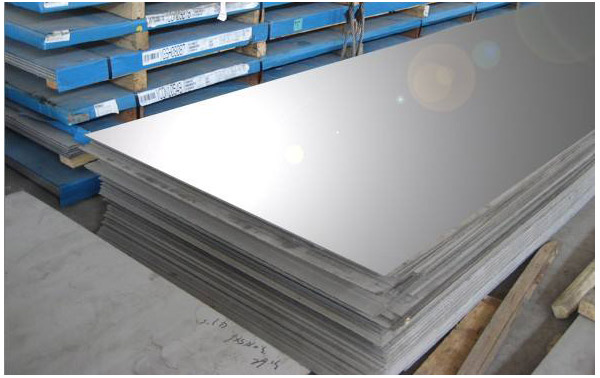

904L不锈钢平板

904L不锈钢平板

产品型号:

产品简介:

产品介绍

904L不锈钢平板是一种含碳量很低的高合金化的奥氏体不锈钢,在稀硫酸中有很好抗腐蚀性,专为腐蚀条件苛刻的环境而设计。具有较高的铬含量和足够的镍含量,铜的加入使它具有很强的抗酸能力,尤其对氯化物间隙腐蚀和应力腐蚀崩裂有高度抗性,不易出现蚀损斑和裂缝,抗点蚀能力略优与其他钢种,具有良好的可加工性和可焊性,可用于压力容器。904L不锈钢板分为:热轧不锈钢板、冷轧不锈钢板、精轧不锈钢板。

904L不锈钢焊接工艺方法,属于低碳双相奥氏体不锈钢焊接工艺。它采用手工钨极[wiki]氩[/wiki]弧焊焊接和在焊缝表面进行酸洗钝化处理两大步骤。首先将准备焊接的接头处理好,采用与904L同种材质的焊丝做的填充金属,一面施焊一面用冷水浇焊缝,焊接温度控制在80℃以下,焊接速度在45~50厘米/分钟以上,焊缝宽深比保持在1.5∶1~2∶1之间,焊件厚度≤12mm。然后在焊缝表面进行酸洗钝化处理。其优点是在低温下焊接,904L不锈钢内部不发生分子之间的转化,避免了脆性转换的现象,也避免了焊接时晶间[wiki]腐蚀[/wiki]、热裂纹等缺陷的产生,控制了焊件的整体变形。可充分发挥904L不锈钢本身抗酸、碱、高温腐蚀的本能,大大延长使用寿命。



上一篇725LN不锈钢板 下一篇:不锈钢拉丝板
发布时间:2018-6-7 0:00:00
相关新闻
